旋削 > 高送り旋削
POS-S-TURN (XNMV)
多機能＆高送り旋削加工用 70°コーナー角チップ
» ポジ、両面４コーナー使いチップ
» 独自の切刃形状、左右勝手チップをレパートリー
» 全方向旋削が可能、機械停止時間を削減
» 高送り(0.8mm/rev迄)での引き加工が可能
» 長い工具寿命を実現
» 従来のTXJNR/L…1105(-TB)ホルダーにも取付可能
全方向旋削/高送りでの引き加工対応 機械停止時間を削減し、高生産性を実現
XNMV 1105チップは両面4コーナー使い、コーナー角70°チップです。
CNMGとDNMGチップの加工領域をカバーし、外径旋削/端面旋削/倣い加工など様々な加工に対応。
外径旋削/端面旋削加工における最大切込み深さは3.5mmで、高効率加工と良好な切屑処理を実現。

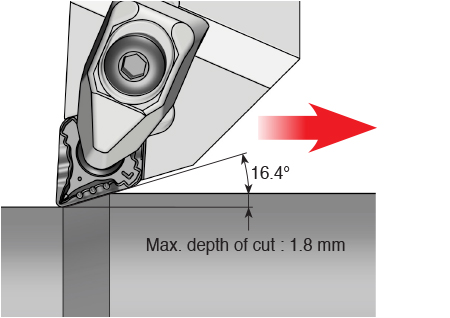

ヘリカル切刃による低切削抵抗と小さい進入角により、高送りでの引き旋削加工にも対応。生産性の向上に貢献します。
厚みのあるチップは剛性を高め、接触面が広くなることで安定した加工を実現。
CNMGとDNMGチップの加工領域をカバーし、外径旋削/端面旋削/倣い加工など様々な加工に対応。
外径旋削/端面旋削加工における最大切込み深さは3.5mmで、高効率加工と良好な切屑処理を実現。
ヘリカル切刃による低切削抵抗と小さい進入角により、高送りでの引き旋削加工にも対応。生産性の向上に貢献します。
厚みのあるチップは剛性を高め、接触面が広くなることで安定した加工を実現。
70°コーナー角チップ（勝手付き）

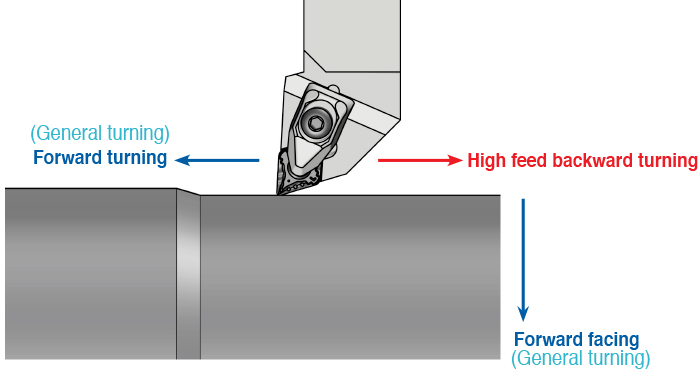

» 独自の切刃形状により全方向旋削が可能

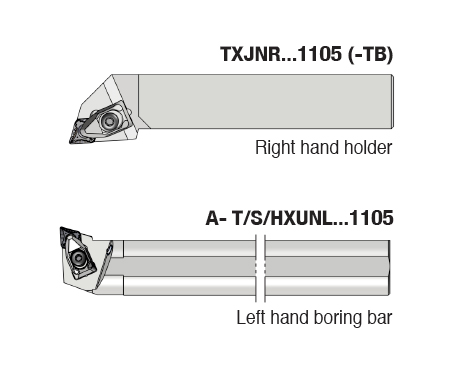

» 左勝手(L)チップ は、外径用 : 左勝手(L)ホルダー 内径用 : 右勝手(R)ホルダーにてご使用ください
右勝手(R)チップ は、外径用 : 右勝手(R)ホルダー 内径用 : 左勝手(L)ホルダーにてご使用ください
切削条件と切屑処理範囲

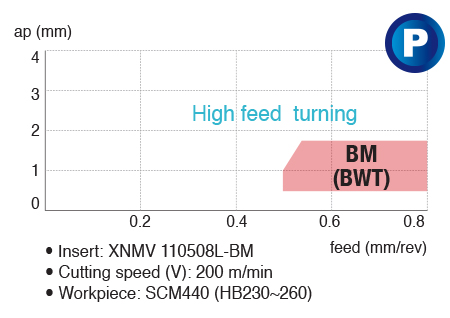

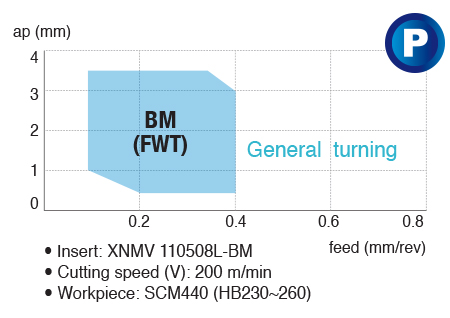

XNMV BMブレーカーの切屑処理範囲
鋼加工における一般的な旋削加工と高送りでの後挽き加工
※左勝手(L)チップ は、外径用 : 左勝手(L)ホルダー 内径用 : 右勝手(R)ホルダーにてご使用ください
右勝手(R)チップ は、外径用 : 右勝手(R)ホルダー 内径用 : 左勝手(L)ホルダーにてご使用ください
